WIDOS 4400/4600/4900/4911/Weld It 250/Weld It 315
Najbežnejšie zariadenia na zváranie na tupo rúr a tvaroviek z PE, PP a PVDF, pre priemery od DA 50 do DA 355 mm, s hydraulickým posuvom upínacích čeľustí. Ako alternatívu je možné dodať so zariadením protokolovaciu jednotku SPA alebo riadiacu jednotku CNC, čo umožňuje ich použitie aj na montáž plynových rozvodov. Výhodou je veľmi priaznivá hmotnosť a rozmery celého zariadenia.
K dispozícii sú tiež cenovo zvýhodnené verzie Weld It 250 a Weld It 315.
| Typ zariadenia |
WIDOS 4400 |
WIDOS 4600 |
WIDOS Weld It 250 |
WIDOS 4900 |
WIDOS Weld It 315 |
WIDOS 4911 |
|---|---|---|---|---|---|---|
| Rozsah v mm | 50 - 160 | 75 - 250 | 75 - 250 | 90 - 315 | 90 - 315 | 90 - 355 |
| Upínacie čeľuste | ||||||
| Hydraulický agregát | ||||||
| Elektrický hoblík | ||||||
| Nahrievacie teleso | ||||||
| Odkladací stojan | ||||||
| CNC alebo SPA jednotka | voliteľné | voliteľné | voliteľné (SPA) | voliteľné | voliteľné (SPA) | voliteľné |
| Prepravná bedňa | ||||||
| Redukčné vložky | ||||||
| Redukčné vložky DA 50 | ||||||
| Redukčné vložky DA 63 | ||||||
| Redukčné vložky DA 75 | ||||||
| Redukčné vložky DA 90 | ||||||
| Redukčné vložky DA 110 | ||||||
| Redukčné vložky DA 125 | ||||||
| Redukčné vložky DA 140 | ||||||
| Redukčné vložky DA 160 | zákl.čeľuste | |||||
| Redukčné vložky DA 180 | ||||||
| Redukčné vložky DA 200 | ||||||
| Redukčné vložky DA 225 | ||||||
| Redukčné vložky DA 250 | zákl.čeľuste | zákl.čeľuste | ||||
| Redukčné vložky DA 280 | ||||||
| Redukčné vložky DA 315 | zákl.čeľuste | zákl.čeľuste | ||||
| Redukčné vložky DA 355 | zákl.čeľuste | |||||
| Príslušenstvo | ||||||
| Čítacie pero na čiarový kód | voliteľné s SPA a CNC | voliteľné s SPA a CNC | voliteľné s SPA | voliteľné s SPA a CNC | voliteľné s SPA | voliteľné s SPA a CNC |
| USB konektor | s SPA a CNC jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. |
| SD pamäťová karta | s SPA a CNC jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. |
| Zvárací preukaz | s SPA a CNC jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. |
| Rozmerová karta | s SPA a CNC jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. |
| Ovládací softvér | s SPA a CNC jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. | s SPA jedn. | s SPA a CNC jedn. |
| Zdvíhacie zariadenie | ||||||
| Automatické ovl. nahr. telesa | voliteľné | voliteľné | voliteľné | voliteľné | ||

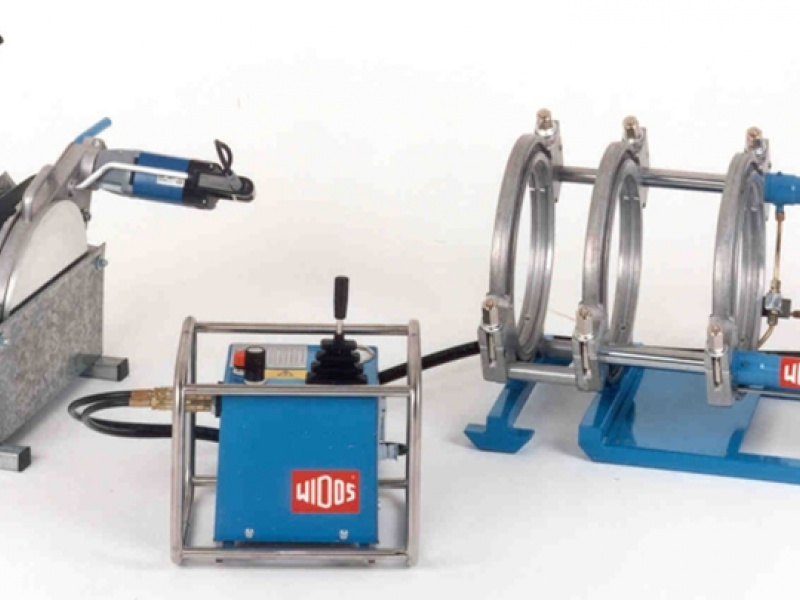

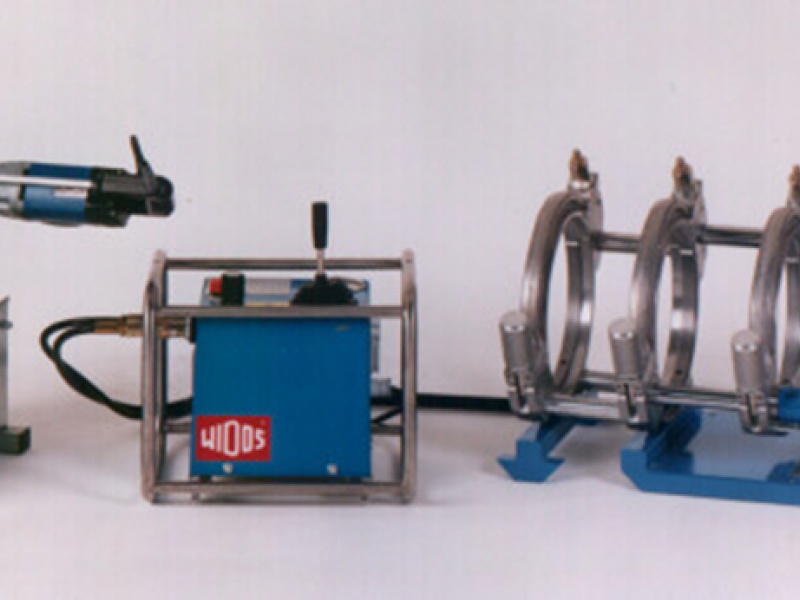

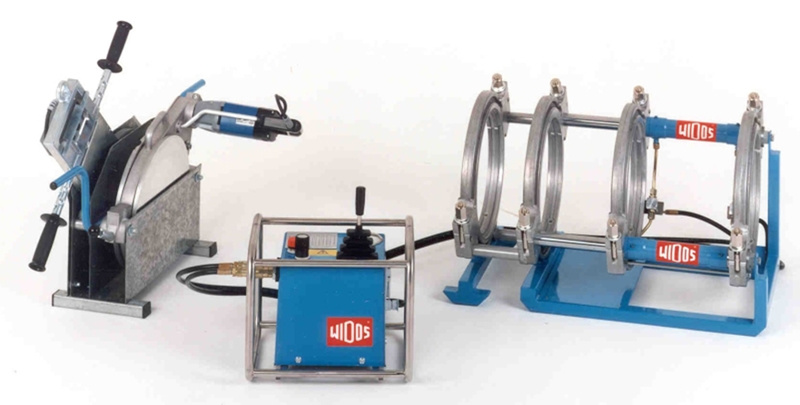

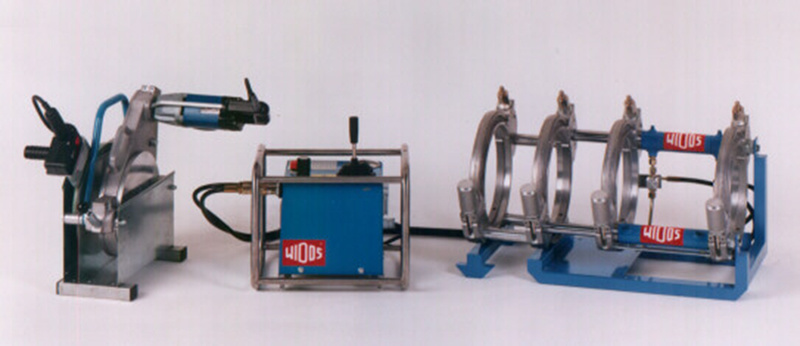

Zváracie zariadenia majú na pevnej aj pohyblivej strane dvojité čeľuste s rýchloupínaním, ktoré sú umiestnené na dvoch hydraulických valcoch. Pre pripojenie k hydraulickému agregátu sú použité dve pružné hydraulické hadice s rýchlospojkami. Dvojité čeľuste sú pripevnené na oceľovom podstavci. Uvoľnením 3 skrutiek je možné vonkajšie pevné čeľuste odstrániť pre možnosť zvárania na ťažko dostupných miestach, napr. v šachtách alebo pri zváraní odbočkových T-kusov. Odstránením podstavca je možné zvyšné zariadenie použiť ako 3-čeľusťové servisné zariadenie. Elektrický hydraulický agregát, slúžiaci na ovládanie pohybu pravých dvojitých čeľustí a na presné riadenie spájacej sily, má zabudovaný zásobník tlaku na vyrovnávanie tlaku počas doby chladnutia a 2 rýchlospojky, ako aj digitálny manometer pre presné zobrazenie tlaku.
Rovinný hoblík sa vkladá medzi vodiace hriadele. Je opatrený reťazovým prevodom v uzavretom hliníkovom telese, bezpečnostným mikrospínačom s aretáciou a automatickým odvádzaním triesky smerom von.
Nahrievacie teleso (zrkadlo) sa vkladá takisto medzi vodiace hriadele. Je opatrené nelepivou (antiadhéznou) povrchovou vrstvou, elektronickou reguláciou teploty s digitálnym ukazovateľom, kontrolkami, vypínačom a napájacím káblom. Odtrhávací prípravok zamedzuje prilepeniu sa nahrievacieho telesa na konce rúr po ukončení procesu prehrievania rúr.
Na bezpečné, tepelne chránené uloženie nahrievacieho telesa a na uchytenie rovinného hoblíka je k dispozícii odkladací stojan.
Pre upevnenie menších dimenzií rúr je možné dodať redukčné upínacie vložky. Voliteľne je možné dodať široké a veľmi široké redukčné upínacie vložky, príp. kombinovanú sadu vložiek pozostávajúcu z úzkych, širokých a veľmi širokých redukčných upínacích vložiek.
