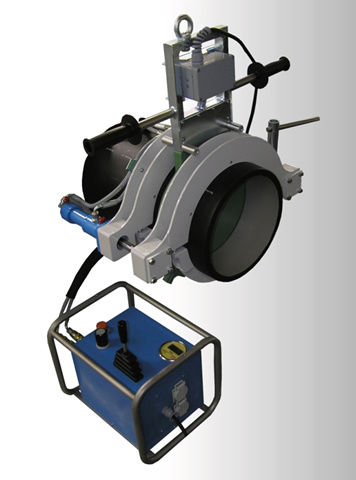

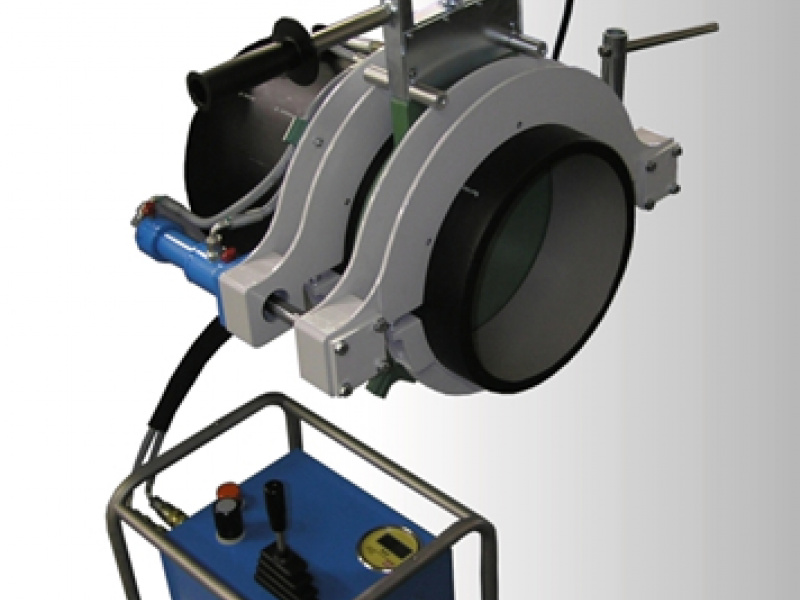

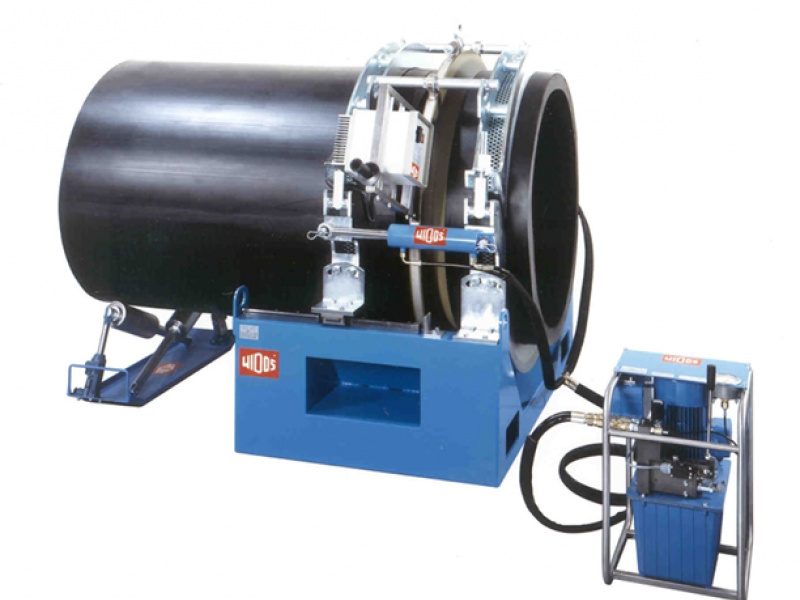

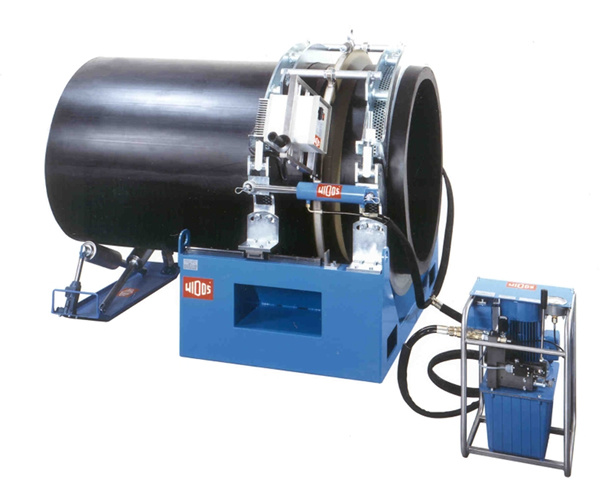

WIDOS HRG 3/4/6/8/10/12/14/16/18
Zariadenia na zváranie na tupo rúr a tvaroviek z PE, PP a PVDF, pre priemery od DA 315 do DA 1800 mm, s hydraulickým posuvom upínacích čeľustí, so zjednodušenou, odľahčenou konštrukciou. Pre zváranie segmentových oblúkov je možné natočenie upínacích čeľustí v rozmedzí od 7,5° do 15°. Najčastejšie sú využívané na montáž kanalizácií a rozvodov vody.
| Typ zariadenia |
WIDOS HRG3 |
WIDOS HRG4 |
WIDOS HRG6 |
WIDOS HRG8 |
WIDOS HRG10 |
WIDOS HRG12 |
WIDOS HRG14 |
WIDOS HRG16 |
WIDOS HRG18 |
|---|---|---|---|---|---|---|---|---|---|
| Rozsah v mm | 200 - 315 | 315 - 450 | 315 - 630 | 500 - 800 | 630 - 1000 | 710 - 1200 | 1200 - 1400 | 1400 - 1600 | 1600 - 1800 |
| Upínacie čeľuste | |||||||||
| Hydraulický agregát | |||||||||
| Elektrický hoblík | |||||||||
| Nahrievacie teleso | |||||||||
| Odkladací stojan | |||||||||
| Podstavec zariadenia | |||||||||
| Hydraulické upínanie | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné |
| CNC alebo SPA jednotka | |||||||||
| Redukčné vložky | |||||||||
| Redukčné vložky DA 200 | |||||||||
| Redukčné vložky DA 225 | |||||||||
| Redukčné vložky DA 250 | |||||||||
| Redukčné vložky DA 280 | |||||||||
| Redukčné vložky DA 315 |
zákl. čeľuste |
||||||||
| Redukčné vložky DA 355 | |||||||||
| Redukčné vložky DA 400 | |||||||||
| Redukčné vložky DA 450 |
zákl. čeľuste |
||||||||
| Redukčné vložky DA 500 | |||||||||
| Redukčné vložky DA 560 | |||||||||
| Redukčné vložky DA 630 |
zákl. čeľuste |
||||||||
| Redukčné vložky DA 710 | |||||||||
| Redukčné vložky DA 800 |
zákl. čeľuste |
||||||||
| Redukčné vložky DA 900 | |||||||||
| Redukčné vložky DA 1000 |
zákl. čeľuste |
||||||||
| Redukčné vložky DA 1100 | |||||||||
| Redukčné vložky DA 1200 |
zákl. čeľuste |
||||||||
| Redukčné vložky DA 1400 |
zákl. čeľuste |
||||||||
| Redukčné vložky DA 1600 |
zákl. čeľuste |
||||||||
| Redukčné vložky DA 1800 |
zákl. čeľuste |
||||||||
| Príslušenstvo | |||||||||
| Čítacie pero na čiarový kód | |||||||||
| USB konektor | |||||||||
| SD pamäťová karta | |||||||||
| Zvárací preukaz | |||||||||
| Rozmerová karta | |||||||||
| Ovládací softvér | |||||||||
| Zdvíhacie zariadenie | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné | ||
| Automatické ovl. nahr. telesa | |||||||||
Pre upnutie rôznych priemerov rúr sa vkladajú do základných upínacích čeľustí príslušné redukčné upínacie vložky. Podstavec zariadenia je opatrený lineárnym vedením pre presný a ľahký pohyb upínacích čeľustí. Pre jednoduchú výrobu segmentových oblúkov je možné základné upínacie čeľuste natáčať od 7,5° do 15°. Vysokovýkonný hydraulický agregát je pripevnený na ľahko vymeniteľnom prípravku a je ho možné použiť pre všetky veľkosti zváracích zariadení.
Voliteľné prídavné hydraulické agregáty zvyšujú komfort ovládania a sú univerzálne pre všetky modely. Elektronicky regulované nahrievacie telesá (zrkadlá) sú opatrené nelepivou (antiadhéznou) povrchovou vrstvou a sú optimálne dimenzované pre servisnú činnosť.
Rovinné hoblíky v pevnom a ľahkom jednokotúčovom vyhotovení umožňujú dôkladné opracovanie zváraných plôch a do základných upínacích čeľustí sa vkladajú s automatickým blokovaním.
